產品名稱：滾筒冷卻機

所屬分類：烘干冷卻包膜系列

特點：廠家直供支持定制

描述：回轉式冷卻機是一種將烘干后的物料散熱，降水份的機械設備。該機是肥料行業的關鍵設備之一，它用來對成型肥料顆粒進行冷卻，在顆粒溫度降低的同時水份含量同時降低，顆粒強度也相應增加。該機通過連接在機頭出風口位置的風機將常溫空氣從冷卻機尾部源源不斷地從封頭上方抽走，隨著機體的不斷旋轉，其內部的揚料板不斷地將成

咨詢服務熱線:

15617598988

在線預約聯系我們

產品詳情
相關新聞
相關產品

回轉式冷卻機是一種將烘干后的物料散熱，降水份的機械設備。該機是肥料行業的關鍵設備之一，它用來對成型肥料顆粒進行冷卻，在顆粒溫度降低的同時水份含量同時降低，顆粒強度也相應增加。該機通過連接在機頭出風口位置的風機將常溫空氣從冷卻機尾部源源不斷地從封頭上方抽走，隨著機體的不斷旋轉，其內部的揚料板不斷地將成型顆粒揚起、拋下，使得物料與冷風充分接觸，形成熱交換，從而達到均勻冷卻的目的。

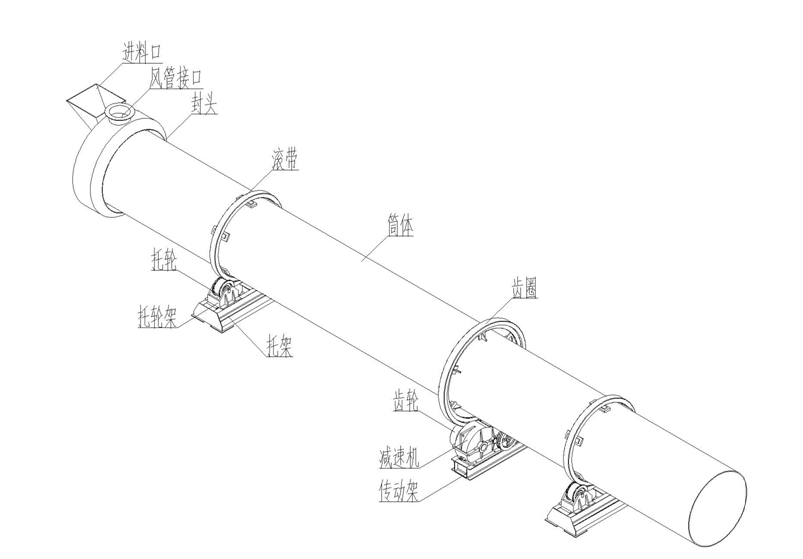

2.結構：整機可分為四大部分：

a.托架部分：托架部分包括前托架和后托架，其固定于相應的地基上，用于支撐筒體做定位旋轉。前后托架均由托架、托輪架、托輪組成。安裝時可通過調整前后托架上兩托輪的間距，對設備高度及角度進行調整。

b.傳動部分：傳動部分為整臺包膜機正常工作提供其所需的動力。其組成部分包括傳動架、電機、三角膠帶傳動機構、減速機及齒輪傳動機構等，其中減速機與齒輪之間按負荷大小采用直聯或聯軸器相聯接傳遞驅動。

c.筒體：筒體是整臺冷卻機的工作部分。其外部有用于支撐的滾帶及用于傳動的齒圈，內部焊接的揚料板成排狀分布，在冷卻機工作時不斷揚起、拋灑物料形成熱交換以達到冷卻的目的。

d.封頭、封尾、風管：該部分構成了冷卻機工作中所需的冷風循環、除塵系統。封頭與機體接合處之間密封性良好，從而使冷風不斷地降低顆粒表面的溫度，達到均勻冷卻顆粒的目的。操作人員需要進入筒體內部進行作業時，請?jiān)谕C(jī)情況下由機尾進入。

3.特點

回轉式冷卻機具有如下特點：

a.投資小、見效快、性價比高。

b.動力小、能耗低、操作穩定、維修方便。

c.揚料板分布及角度設計合理，性能可靠，因而熱交換效率高，冷卻均勻，清理物料次數少。

一、主要技術參數

該系列轉筒冷卻機有多種型號，可根據用戶產量的需要選購，也可訂做，有較大選擇范圍，其主要技術參數見下表：

型號	直徑 (mm)	長度 (mm)	安裝后外形尺寸	轉速 (r/min)	電動機 型號	功率 (kw)
HG0880	800	8000	9000×1700×2400	6	Y132S-4	5.5
HG10100	1000	10000	11000×1600×2700	5	Y132M-4	7.5
HG12120	1200	12000	13000×2900×3000	4.5	Y132M-4	7.5
HG15150	1500	15000	16500×3400×3500	4.5	Y160L-4	15
HG18180	1800	18000	19600×3300×4000	4.5	Y225M-6	30
HG20200	2000	20000	21600×3650×4400	4.3	Y250M-6	37
HG22220	2200	22000	23800×3800×4800	4	Y250M-6	37
HG24240	2400	24000	26000×4000×5200	4	Y280S-6	45

二、安裝調試及維護保養

1.安裝：

本機到廠后，按照工藝流程放置在對應的混凝土地基上，一般傾斜角度為2.3度（可根據用戶需要調整）。本機托架和傳動架放置在混凝土墩子上，調整好位置后與預埋件焊接為一體。各底座與基礎間如因需要墊入楔形墊板，其厚度應不大于35mm。

a.設備安裝之前應做好地基，待混凝土凝固后方可安裝設備。

b.根據需要用楔形墊板調整各底座的高度使機體保持需傾斜的角度。

c.將托輪架調整至合適位置后把圓筒放在托輪上，并調整各部件間距。

d.安裝冷卻機的傳動部分，調整好齒輪與齒圈的嚙合間隙。

2. 調試：

a.試車時注意機體旋轉方向，小齒輪和大齒圈應背向旋轉，如機體旋轉方向錯誤則調整相序。

b.各軸承的溫度應平穩地上升，長時間使用時軸承溫度不得高于50℃。

c.齒輪的噪音應均勻，不應忽高忽低。

d.試車結束后觀察滾帶、托輪、齒輪、齒圈等不得有嚴重磨損現象。

3. 維護保養：

a.減速機使用前必須加潤滑油，潤滑油一般采用HJ40-50號機械油，也可以采用HL20-30號齒輪油。潤滑油的油面高度應在機座上圓形油標指示范圍內。第一次加油運轉100個小時后，應更換新油，此后每四個月更換一次，換油時要清洗干凈。

b.軸承每班次打一次潤滑油，潤滑油型號為3號鈣基脂潤滑油，裝入量為1/3~1/2，并定期更換新潤滑油，更換時軸承要洗凈。

c.齒輪、齒圈、滾帶、托輪等表面接合處要抹干黃油。

4. 易損件

a. 三角帶 b. 軸承 c. 聯軸器柱銷

三、使用與操作

1. 開機：

a. 齒輪和滾帶上抹上干黃油，軸承座、減速機注入適量黃油或齒輪油。

c. 開啟除塵風機后再啟動運輸物料的設備，冷卻筒體避免帶料啟動。

2.停車：

依次停止冷卻機之前各道工序的設備，待冷卻機內物料排出干凈后，稍后依次停止后面各道工序的設備。

3. 注意事項：

a. 冷卻機在運轉時，人員禁止從機體下面通過。

b. 冷卻機在運轉時，禁止進行內部檢查和修理。

c. 未戴絕緣手套，禁止觸摸電動機及電線。

d. 沒有完善的接地線，禁止開動冷卻機，假如發現設備上有電流時應立即停車，直到接地線修好為止。

四、常見故障及排除方法

故障現象	故障原因	排除方法
滾帶滑動	滾帶的凹狀接頭側面沒有夾緊	夾緊滾帶與凹狀接頭的側面
滾帶滑動	在半徑方向與滾帶和凹狀接頭沒有夾緊	用墊板或楔子使?jié)L帶和凹狀接頭夾緊，但必須注意過度的夾緊易發生事故，而不均勻的拉緊容易引起機體跳動和震動
機體錯位	托輪磨損	根據磨損程度整修或更換托輪
機體錯位	擋輪磨損	根據磨損程度整修移動或更換新?lián)踺?/p>
齒輪錯位	小齒輪磨損	將小齒輪反過來安裝，假如兩面都磨損，需要更換新齒輪
齒輪錯位	大齒輪和圓筒中間聯接被破壞	校整聯接必要時作適當處理
筒體震動	托輪裝置與底座聯接被破壞	校整聯接擰緊螺帽使托輪處于正確位置
筒體震動	滾帶側面磨損	按照磨損程度車削滾帶的側面或更換新的滾帶
